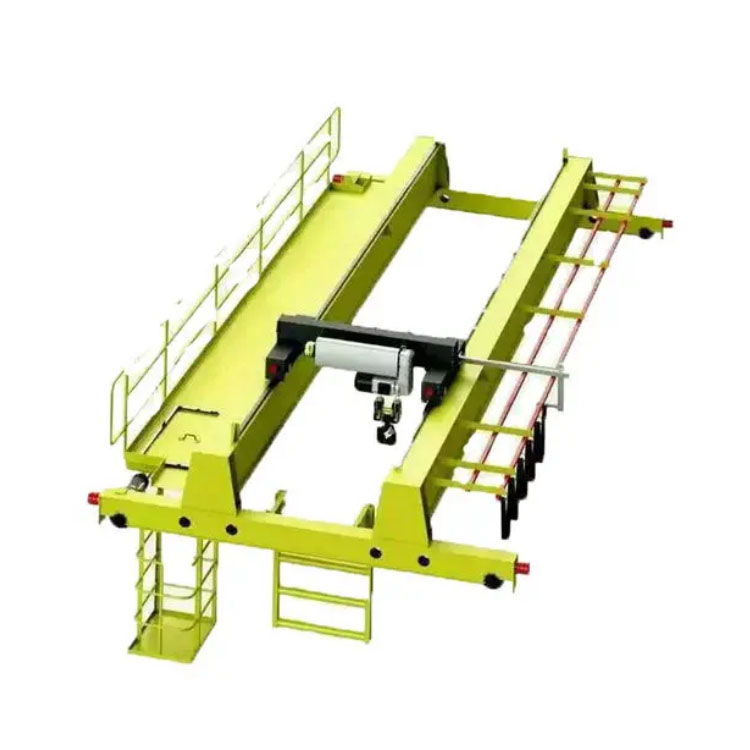

Brückenkran (Laufkran) – Praktischer Betriebs- und Wartungsleitfaden

DerBrückenkran– allgemein bekannt als Laufkran oder „Laufkran“ – ist das wichtigste Materialtransportgerät in Industriewerkstätten, das sich über Werkstattsäulen erstreckt und täglich schwere Hebeaufgaben erledigt. Es kombiniert Betriebsrisiken in großer Höhe mit hochfrequenter Nutzung; Jeder Bedienungsfehler oder Wartungsmangel kann leicht zu schweren Unfällen wie herabfallenden Lasten, Zusammenstößen oder Stromschlägen führen.

Obligatorische 3-Minuten-Inspektion vor dem Schalten (lebensrettender Schritt)

Nicht sofort einschalten! Bei 80 % der mechanischen Ausfälle treten vor dem Start Warnzeichen auf. Führen Sie zunächst eine Sichtprüfung durch:

1. Landebahnschienen und Endwagen (tote Winkel über Kopf)

• Überprüfen Sie die Schienenoberfläche auf Ölflecken, Eis/Reif oder lose Schrauben (besonders kritisch im Winter).

• Überprüfen Sie die Stoßfängerpolster (Gummi oder hydraulisch) an den Endfahrzeugen – sie sind Ihre letzte Verteidigungslinie gegen Kollisionsstöße.

2. Drahtseil und Haken (die kritischsten Fehlerstellen)

Drahtseil: Zählen Sie gebrochene Drähte innerhalb einer Schlaglänge (ca. 6× Seildurchmesser) visuell. Wenn gebrochene Drähte mehr als 10 % betragen oder wenn Sie eine „Vogelkäfig“-Verzerrung oder eine Durchmesserverringerung von mehr als 7 % feststellen, melden Sie sich sofort für einen Ersatz.
Haken: Prüfen Sie, ob der Sicherungsriegel (Rutschsicherung) frei zurückspringt. Drehen Sie den Haken von Hand – wenn er festsitzt oder einen übermäßigen Widerstand aufweist, ist das Drucklager trocken und muss sofort geschmiert werden.

3. Hubbegrenzungsschalter (Gewichts-/Spiraltyp)

Kritischer Test: Heben Sie den leeren Haken nach oben, bis er den Endschalter auslöst – die Stromversorgung muss sofort unterbrochen werden. Wenn Sie das „Klappern“ des Schützes hören, der Motor aber weiterläuft, ist der Endschalter defekt. Bis zur Reparatur nicht in Betrieb nehmen.

4. Fernbedienung/Kabinen-Notstopp

Drücken Sie den Not-Aus-Knopf – der gesamte Kran muss abschalten. Sollte dennoch eine Bewegung reagieren, tauschen Sie sofort die Batterien der Fernbedienung aus oder überprüfen Sie den Steuerstromkreis.

Die „goldenen drei Elemente“ des Kranfahrens – stabil, präzise, ​​schnell

1. Hebevorgang (Anti-Two-Blocking-Regel)

• Schrittweises Anheben: Wenn Sie eine Last anheben, halten Sie 20–30 cm über dem Boden an und heben Sie dann erneut an. Dies wird als „Bremstest“ bezeichnet – bestätigen Sie, dass die Bremse die Last hält, ohne zu verrutschen.

• „Rückwärtsbremsen“ ist strikt zu verbieten: Um beim Heben zu verlangsamen, bewegen Sie die Steuerung nur zurück in einen niedrigeren Gang – drücken Sie niemals direkt in die Senk-/Abstiegsrichtung, da dies schwere Stöße auf das Getriebe verursacht und sogar zum Brechen der Welle führen kann.

2. Brücken- und Laufkatzenfahrt (Lastpendel eliminieren)

• Anti-Sway-Technik: Wenn sich die Brücke in Bewegung setzt, schwingt die Last nach hinten; Beim Anhalten schwingt es nach vorne.

• Als Faustregel gilt: Sanft beschleunigen (dem Schwung folgen), frühzeitig abbremsen (den Stopp antizipieren).

• Praktische Methode: Wenn Sie sich der Zielposition nähern, bringen Sie die Steuerung etwa einen Meter vor dem Stopppunkt wieder in die Neutralstellung, damit der Kran in die Position ausrollen kann. In diesem Moment hängt die Last vertikal und die Positionierung ist am genauesten.

• Bei Notbremsungen niemals „Rückstrombremsung“ verwenden: Sofern es sich nicht um einen echten Notfall handelt, lassen Sie die elektrische Bremsung immer auf natürliche Weise abbremsen. Ein abruptes Ausschlagen des Reglers in die entgegengesetzte Richtung führt zu einer übermäßigen seitlichen Belastung des Hauptträgers und verkürzt dessen Lebensdauer.

3. Besondere Bedingungen (exzentrische Belastung und seitliches Ziehen)

• Absolutes Verbot: Seitliches Ziehen ist strengstens verboten. Dies verstößt nicht nur gegen die „Ten No-Lifts“-Regel, sondern führt auch dazu, dass die Laufkatzenräder stark am Schienenflansch schleifen, was zum „Schienenfressen“ oder sogar zur Entgleisung führt.

• Exzentrisches Lasthandling: Wenn der Schwerpunkt der Last versetzt ist, müssen Sie den Haken vor dem Anheben direkt über dem Schwerpunkt neu positionieren – andernfalls wird das Drahtseil auf einer Seite unverhältnismäßig stark beansprucht und neigt zum Abreißen.

Notfall-Fehlerbehebung bei häufigen Fehlern (Reaktion auf Bedienerebene)

Geplanter Wartungs- und Inspektionszyklus (muss in der Werkstatt ausgehängt werden)

Tägliche Inspektion (Verantwortung des Betreibers): Endschalter, Sichtzustand des Drahtseils, Hakensicherung, Not-Aus-Taste.

Wöchentliche Inspektion (Verantwortung des Teamleiters): Bremsspiel (normaler Bereich: 0,5–0,7 mm – bei mehr als 1 mm ist eine Einstellung erforderlich); Getriebeölstand (sichtbar in der Mitte des Schauglases).

Monatliche Inspektion (Verantwortung des Wartungselektrikers): Verschleiß des Leiterstabsammlers (Resthöhe der Kohlebürste <5 mm = muss ersetzt werden); Prüfen Sie, ob die Klemmenanschlüsse des Hauptstromkreises verfärbt/überhitzt sind (dies ist ein physikalischer Hinweis auf eine Überlastung).

Jährliche Inspektion (obligatorisch durch die Aufsichtsbehörde): Statischer Belastungstest (1,25-fache Nennkapazität), dynamischer Belastungstest (1,1-fache Nennkapazität) und Messung der Hauptträgerdurchbiegung (Austausch erforderlich, wenn die angegebenen Grenzwerte überschritten werden).

Kurzanleitung zu Handzeichen für die Rigging-Kommunikation

• Vorbereiten/Stoppen: Arm horizontal ausgestreckt, Handfläche nach unten, nach links und rechts winken.

• Hebe dich hoch: Arm nach oben ausgestreckt, Zeigefinger zeigt zum Himmel, mache kleine Kreise.

• Nach unten heben: Arm nach unten strecken, Zeigefinger zeigt auf den Boden, kleine Kreise machen.

• Notstopp: Beide Arme anheben und die Hände über dem Kopf verschränkt (alle Bewegungen müssen sofort aufhören).

Letzte kritische Warnung: Rettung bei Stromausfall und „sekundärer Stromschlag“

Wenn ein Stromausfall dazu führt, dass eine Last in der Luft schwebt:

1. Bedienern ist es strengstens untersagt, auf den Hauptträger zu klettern, um die Bremse manuell zu lösen!

2. Richtige Vorgehensweise: Richten Sie eine Sperrzone ein → Das Wartungspersonal verwendet die manuelle Handkurbel-Hebevorrichtung (falls vorhanden) oder den hydraulischen Wagenheber, um die Bremse sicher zu lösen.

3. Fluchtregel: Wenn die Kabine Feuer fängt, springen Sie nicht. Fahren Sie mit dem Kran zum nächstgelegenen Notausstiegspunkt und verwenden Sie das Sicherheitsseil/die Abseilvorrichtung in der Kabine.

Schlusswort: Ein Brückenkran ist ein „Luftfrachtabfertiger“. Es hat keine Angst vor schweren Lasten – es hat Angst vor Stößen und Metallermüdung. Sanfte Starts/Stopps und regelmäßige Ölwechsel sind weitaus effektiver als jedes High-Tech-Antikollisionssystem. Dieser zweite Blick und die nochmalige Kontrolle vor jedem Lastabstieg ist der größte Respekt, den Sie Ihrem eigenen Leben erweisen können.
