Leitfaden zur Auswahl, Installation, Fehlerbehebung und Wartung von Absperrklappen

● 2026-07-14 ● - ● Hinterlassen Sie mir eine Nachricht

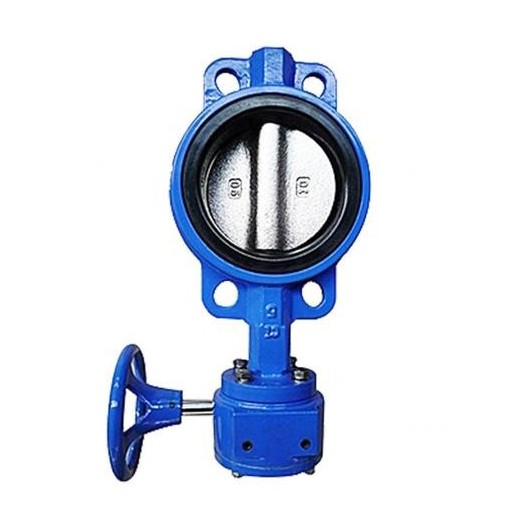

Der Kern vonAbsperrklappeDie Technologie liegt in ihrem „exzentrischen“ Design. Unterschiedliche Strukturen eignen sich für sehr unterschiedliche Arbeitsbedingungen.

Typ	Design	Eigenschaften	Am besten für
Konzentrisch/Nullversatz	Wellenmitte, Scheibenmitte und Körpermitte stimmen alle überein.	Einfacher Aufbau, allerdings reibt die Scheibe beim Öffnen/Schließen ständig am Sitz. Hoher Verschleiß, kurze Lebensdauer.	Normale Temperatur, niedriger Druck, unkritische Dienste (z. B. Wasserverteilung).
Doppelt versetzt	Die Wellenmitte ist sowohl zur Scheiben- als auch zur Körpermitte versetzt.	Die Scheibe hebt sich nach dem Öffnen schnell vom Sitz ab, wodurch Reibung und Verschleiß erheblich reduziert werden. Längeres Leben. Für einen größeren Temperaturbereich können Metallsitze verwendet werden.	Der am weitesten verbreitete Typ – allgemeine Industrieanwendungen, HVAC, Wasseraufbereitung.
Dreifachversatz	Fügt einen dritten Winkelversatz zur Achse des Dichtungskegels hinzu.	Die Abdichtung basiert auf Anpressdruck, nicht auf elastischer Verformung. Bietet hohe Temperaturbeständigkeit, blasendichten Verschluss und minimale Leckage.	Schwerwiegende Dienstleistungen – Dampf-, Hochdruck-, kryogene (LNG) und PSA-Gaszerlegungsanlagen.

Profi-Tipp: Für Hochtemperaturdampf oder kritische Prozessanwendungen entscheiden Sie sich immer für dreifach versetzte Ventile mit Metallsitz. Für einfache Wasserleitungen ist ein konzentrisches Ventil mit Gummiauskleidung ausreichend und kostengünstig.

Installationsanleitung: Zwei Details, die über Erfolg oder Misserfolg entscheiden

1. Flanschanpassung – der häufigste Grund, warum sich Ventile nicht öffnen

Eine sehr häufige Beschwerde im Feld lautet: „Das Ventil öffnet sich nach der Installation nicht.“ Der Übeltäter ist fast immer die Verwendung eines Standardflansches mit flacher Fläche (FF) oder erhöhtem Flansch (RF) anstelle eines Flansches speziell für Absperrklappen.

Das Problem: Standardflansche haben einen kleineren Innendurchmesser (ID). Beim Verschrauben fängt der Flansch-Innendurchmesser die Scheibe physisch ein und verhindert so, dass sie sich dreht.
Die Lösung:

Verwenden Sie immer die vom Hersteller empfohlenen Absperrklappenflansche (häufig mit einem größeren Innendurchmesser).

Messen und vergewissern Sie sich vor der Installation, dass der Flansch-Innendurchmesser mit dem Innenbohrungsdurchmesser des Ventils übereinstimmt.

2. Positionierung – Geben Sie dem Ventil „Raum zum Atmen“

Gerade Upstream-/Downstream-Rohre: Installieren Sie das Ventil mindestens 4–6 Rohrdurchmesser von Pumpen, Bögen oder T-Stücken entfernt. Dadurch werden Turbulenzen und strömungsbedingte Vibrationen minimiert, die den Sitz beschädigen und die Regelgenauigkeit beeinträchtigen können.
Installationsposition: Halten Sie die Scheibe während der Installation in der aufgebrochenen (teilweise geöffneten) Position (~10–15°). Dadurch wird verhindert, dass der weiche Sitz durch die Scheibenkante beschädigt wird, wenn es zu einem versehentlichen Aufprall kommt.

Fehlerbehebung: Häufige Probleme und Lösungen vor Ort

Problem	Mögliche Ursachen	Lösungen
Leckage über den Sitz (internes Leck)	1. Ablagerungen (Zunder, Schweißschlacke) sind auf der Dichtfläche eingeschlossen. 2. Scheibe nicht vollständig geschlossen (Anschlag des Stellantriebs falsch eingestellt). 3. Ungleichmäßiges Anzugsmoment der Flanschschraube, wodurch der Sitz verformt wird.	1. Spülen Sie die Leitung oder reinigen Sie den Dichtungsbereich manuell. 2. Kalibrieren Sie die Stellwegbegrenzungen neu, um eine vollständige Schließung sicherzustellen. 3. Ziehen Sie die Flanschschrauben gleichmäßig und sternförmig auf den angegebenen Wert an.
Leckage an Flanschdichtungen (externe Leckage)	1. Dichtung gealtert oder nicht mit dem Medium kompatibel. 2. Ungleichmäßige Flanschschraubenspannung.	1. Durch medienverträgliche Dichtungen ersetzen. 2. Ziehen Sie die Schrauben mit einem Drehmomentschlüssel gleichmäßig gemäß Spezifikation an.
Kleben / schwer zu bedienen	1. Das Ventil blieb zu lange im Leerlauf (Rost oder Ablagerungen am Schaft/Lager). 2. Feststoffpartikel sind in das Lagerspiel gelangt.	1. Lassen Sie Leerlaufventile mindestens einmal im Monat laufen, um ein Festfressen zu verhindern. 2. Versuchen Sie bei festsitzenden Ventilen, vorsichtig mit einem Hammer auf die Scheibe zu klopfen und gleichzeitig Kriechöl aufzutragen. In schweren Fällen kann ein Lageraustausch erforderlich sein.
Undichtigkeit der Spindel (Packungsleck)	1. Verpackungsmaterial ausgetrocknet, gealtert oder chemisch unverträglich. 2. Der Schaft ist zerkratzt, korrodiert oder verbogen.	1. Wählen Sie die richtige Packung für Temperatur/Druck/Medium. 2. Ersetzen Sie die Spindel und die Packung. Arbeiten Sie immer langsam, um Schäden am Schaft durch plötzliche Drehmomentspitzen zu vermeiden.

Best Practices für die Wartung – Vorbeugen ist besser als heilen

Regelmäßige Bewegung: Betätigen Sie Ventile, die nicht häufig verwendet werden, mindestens einmal im Monat vollständig geöffnet bis vollständig geschlossen. Dadurch wird verhindert, dass Scheibe und Sitz aufgrund von Ablagerungen oder geringfügiger Korrosion zusammenfrieren.
Schmierung: Injizieren Sie regelmäßig Fett auf Lithiumbasis oder vom Hersteller empfohlenes Fett in die Schmiernippel (falls vorhanden). Dies ist besonders wichtig in Küstenumgebungen oder in Umgebungen mit hoher Luftfeuchtigkeit, um Spindel-/Lagerkorrosion zu verhindern.
Überprüfen Sie den Zustand des Aktors:

Bei elektrischen Stellantrieben: Überprüfen Sie die richtige Spannung, die Endschalterfunktion und den Getriebeölstand.

Bei pneumatischen/hydraulischen Antrieben: Prüfen Sie auf Luft-/Öllecks, Filtersauberkeit und konstanten Versorgungsdruck.

Überwachen Sie den Sitzverschleiß: Wenn Sie bemerken, dass der Aktuator länger braucht, um das Ventil vollständig zu schließen, ist möglicherweise der weiche Sitz abgenutzt. Erwägen Sie bei kritischen Dienstleistungen die Planung eines Sitzaustauschs, bevor ein Leck auftritt.
