Was sind die Arten von Scheckventilen?

In Fluidsteuerungssystemen,Ventile überprüfenKann den Rückfluss der Medien verhindern und einen unidirektionalen Flüssigkeitsfluss sicherstellen. Dieses sehr praktische Ventil ist nach verschiedenen Anwendungen und Bedürfnissen in verschiedenen Typen ausgelegt, die jeweils einzigartige strukturelle und funktionelle Eigenschaften haben.

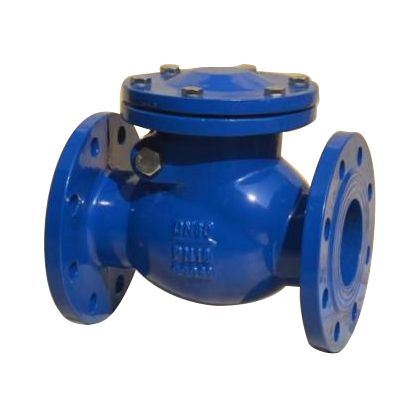

1. Schwungprüfventil

Die Ventilscheibe derSchwungprüfventilist disköse und wird geöffnet und geschlossen, indem es um die rotierende Schacht des Ventilsitzkanals dreht. Der interne Kanal des Ventils ist optimiert, sodass der Durchflusswiderstand relativ gering ist, was besonders für großkalibrige Anlässe mit niedriger Durchflussrate und seltenen Durchflusszustandsänderungen geeignet ist. Es ist jedoch nicht zum pulsierenden Fluss geeignet. Bei pulsierender Fluss ist seine Dichtungsleistung möglicherweise nicht so gut wie andere Arten von Scheckventilen.

Schwungprüfventile können gemäß den verschiedenen Ventilkaliber in Einzel-Fliege-Typ-, Doppelklappen- und Multi-Flap-Typ unterteilt werden.

2. Hubprüfventil

Die Ventilscheibe des Auftriebsprüfventils wird geöffnet und geschlossen, indem Sie entlang der vertikalen Mittellinie des Ventilkörpers entlang rutschen. Es hat eine kompakte Struktur und einen relativ großen Flüssigkeitswiderstandskoeffizienten und leistet eine gute Leistung in Hochdruck- und Kleinkaliber-Anlässen. Die Installationsmethoden der Auftriebsprüfventile sind unterschiedlich. Nach dieser Funktion können sie auch in vertikale Hubprüfventile und horizontale Hubprüfventile unterteilt werden. Ersteres ist besser für vertikale Pipelines geeignet, während letzteres in horizontalen Pipelines üblich ist.

3. Axial Durchflussprüfventil

Das Axial -Flow -Check -Ventil ist ein spezieller Typ des Scheckventils, das sich auf die Kraft des mittleren Flusses stützt, um die Ventilscheibe zu drücken, um sich entlang der Achse zu bewegen, um einen schnellen Abschluss zu erreichen. Dieses Ventil wird in Branchen wie Petrochemikalien häufig eingesetzt, insbesondere in einigen Fällen, die eine schnelle Reaktion, einen niedrigen Druckverlust und niedrige Rauschen erfordern. Es ist besser für harte Arbeitsbedingungen geeignet.

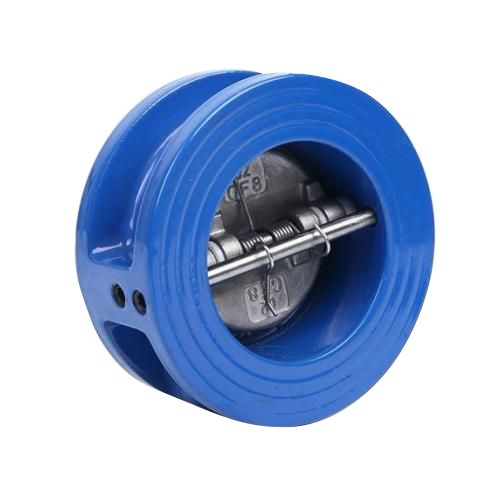

4. Schmetterlingsprüfventil

DerSchmetterlingsprüfventilist nach seiner einzigartigen Schmetterlingsventilscheibe benannt. Das Ventil hat beim Öffnen einen großen Flussbereich, reduziert den Flüssigkeitswiderstand und eine einfache Struktur, ein leichtes Gewicht und eine einfache Installation. Es wird in einer Vielzahl von Fluidsteuerungssystemen häufig verwendet.

Die obigen vier sind häufigere Arten vonVentile überprüfen. Natürlich gibt es einige weitere spezielle Arten von Scheckventilen, z. B. Kompressionsprüfventile und Pipeline -Checkventile, die normalerweise entsprechend den spezifischen Anwendungsanforderungen ausgelegt sind und die Bedürfnisse von besonderen Situationen besser erfüllen können.
