Wie man Schmetterlingsventile misst

2025-01-07

Schmetterlingsventilewerden in industriellen und inländischen Anwendungen häufig verwendet, um den Flüssigkeitsfluss zu regulieren. Die korrekte Messung eines Schmetterlingsventils ist entscheidend, um eine ordnungsgemäße Installation, Kompatibilität mit Rohrleitungssystemen und eine optimale Leistung zu gewährleisten. Hier finden Sie eine Schritt-für-Schritt-Anleitung zum Messen von Schmetterlingsventilen:


1. Verstehen Sie die zu messenden Komponenten

Machen Sie sich vor dem Messen mit den Teilen eines Schmetterlingsventils vertraut, die eine Dimension erfordern:

- Ventilkörper: Das Hauptgehäuse, das die Scheibe und den Sitz enthält.

- Scheibe: Die kreisförmige Platte, die sich um den Flüssigkeitsfluss dreht.

- Sitz: Die Dichtfläche zwischen der Scheibe und dem Ventilkörper.

- STEM: Die mit der Scheibe verbundene Welle, die die Bewegung vom Aktuator überträgt.

- Flansche: Die Verbindungspunkte zwischen Ventil und Pipeline.

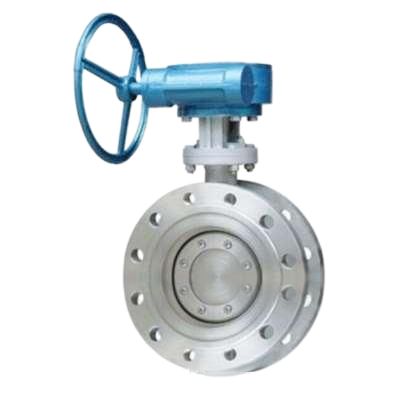

Butterfly Valve


2. Tools, die Sie benötigen

- Klebeband oder Bremssattel messen

- Referenzspezifikationen oder Datenblätter

- Rohrgrößenanzeige (optional)



3. Schritte zur Messung aSchmetterlingsventil


a) Ventilgröße bestimmen

.

- Ventilbohrung: Messen Sie den Innendurchmesser des Ventils, wenn Sie vollständig geöffnet sind, um sicherzustellen, dass er mit der Rohrbohrung übereinstimmt.


b) Messung der Angesicht zu Angesichtsabstand

-Angesicht zu Angesicht: Messen Sie den Abstand zwischen den beiden Flanschen (oder Enden) des Ventilkörpers. Dies ist entscheidend, um sicherzustellen, dass das Ventil in das Pipeline -System passt.


c) Flanschabmessungen messen

- Messen Sie den äußeren Durchmesser (OD) der Flansche.

- Überprüfen Sie den Bolzenkreisdurchmesser (BCD): Der Durchmesser des Kreises, der durch die Mittelpunkte der Schraubenlöcher gebildet wird.

- Zählen und messen Sie die Schraubenlöcher: Überprüfen Sie die Anzahl der Löcher und deren Durchmesser.


d) Messen Sie die Ventilscheibe

- Messen Sie den Durchmesser der Ventilscheibe. Stellen Sie sicher, dass es den Innendurchmesser des Rohrs oder der Ausstattung bei vollständiger Öffnung nicht beeinträchtigt.


e) Stammlänge und Durchmesser prüfen

- Messen Sie die Länge des Ventilstamms, um zu bestätigen, dass es Ihrem Aktuator entspricht, oder um die Anforderungen zu bearbeiten.

- Messen Sie den Stammdurchmesser, um die Kompatibilität mit Aktuatoren oder Handelbetreibern zu gewährleisten.


f) Überprüfen Sie die Freigabe

- Handlungs- oder Aktuatorfreigabe: Wenn das Ventil einen Hebel oder einen Aktuator verwendet, messen Sie die Räumung, die rund um den Stiel zum Betrieb ist, um ihn frei zu betreiben.



4. Wichtige Überlegungen


a) Standards und Spezifikationen

Schmetterlingsventile werden nach bestimmten Standards wie ANSI, DIN oder JIS hergestellt. Stellen Sie sicher, dass die Messungen dem für Ihre Region oder Anwendung relevanten Standard entsprechen.


b) Druckbewertung

Überprüfen Sie die Druckklasse des Ventils (z. B. PN10, PN16), um sicherzustellen, dass er den Betriebsdruckanforderungen des Systems entspricht.


c) Materialkompatibilität

Obwohl es keine direkte Messung hat, ist die Gewährleistung des Ventilmaterials (z. B. Edelstahl, duktiles Eisen) mit der verwandten Flüssigkeit kompatibel.


d) Sitz- und Dichtungsprüfung

Überprüfen Sie die Abmessungen des Ventilsitzes und die Dichtflächen auf Verschleiß oder Beschädigung. Stellen Sie sicher, dass der Sitzdurchmesser den Scheibenabmessungen für eine ordnungsgemäße Siegel entspricht.



5. Verwenden von Hersteller Datenblättern

Viele Schmetterlingsventile haben detaillierte technische Datenblätter. Überprüfen Sie Ihre Messungen mit dem Datenblatt, um zu bestätigen, dass das Ventil Ihren Systemanforderungen entspricht.



Abschluss

Messen aSchmetterlingsventilGewährleistet eine ordnungsgemäße Passform, eine optimale Leistung und eine langfristige Zuverlässigkeit. Wenn Sie diesem Leitfaden folgen und alle kritischen Dimensionen berücksichtigen, können Sie ein Schmetterlingsventil, das nahtlos in Ihr System integriert ist, sicher auswählen oder ersetzen.


Tianjin Fuyaolai Technology Co., Ltd. befindet sich in Tianjin China. Fabrik spezialisiert auf die Herstellung verschiedener Art von Ventilen. Schmetterlingsventil ist eines der wichtigsten Produkte. Wir haben alle Arten von Schmetterlingsventilen wie Wafer -Schmetterlingsventil, Soft/Metal Seal Double Excentric Flansches Schmetterlingsventil, dreifach exzentrisches Schmetterlingsventil usw. Der Techniker würde den Kunden Anfrage vollständig beraten, um zu bestätigen, dass sie das richtige Produkt erhalten. Willkommen Anfragen aus der ganzen Welt. Besuchen Sie unsere Website unter www.fuyaolaivalve.com, um mehr über unsere Produkte zu erfahren. Für Anfragen können Sie uns bei uns erreichensales@fylvalve.com.
