Was ist der Unterschied zwischen einzelnen, doppelten und dreifach exzentrischen Schmetterlingsventilen?

1. Zentrum Schmetterlingsventil

Die strukturellen Eigenschaften dieser Art vonSchmetterlingsventilsind, dass die Ventilstammachse, die Mitte der Schmetterlingsplatte und die Mitte des Körpers in der gleichen Position sind. Die Struktur ist einfach und leicht herzustellen. Gemeinsame, mit Gummi ausgekleidete Schmetterlingsventile gehören zu dieser Kategorie. Der Nachteil ist, dass der Schmetterlingsteller und der Ventilsitz immer in einem Zustand der Extrusion und Kratzung sind, der Widerstandsabstand groß ist und der Verschleiß schnell ist. Um die Extrusion und das Kratzen zu überwinden und die Versiegelungsleistung zu gewährleisten, besteht der Ventilsitz im Grunde genommen aus elastischen Materialien wie Gummi oder Polytetrafluorethylen, ist jedoch auch durch die Verwendung der Temperatur begrenzt. Aus diesem Grund glauben die Menschen traditionell, dass Schmetterlingsventile nicht gegen hohe Temperaturen widerstanden sind.

2. Ein einzelnes exzentrisches Schmetterlingsventil

Um das Extrusionsproblem der Schmetterlingsplatte und des Ventilsitzes des konzentrischen Schmetterlingsventils zu lösen, wurde ein einzelnes exzentrisches Schmetterlingsventil hergestellt. Seine strukturellen Eigenschaften sind, dass die Ventilstammachse von der Mitte der Schmetterlingsplatte abweicht, so dass die oberen und unteren Enden der Schmetterlingsplatte nicht mehr zur Rotationsachse und die oberen und unteren Enden der Schmetterlingsplatte und der Ventilsitz dispergiert und reduziert werden. Übermäßige Extrusion. Aufgrund der einzelnen exzentrischen Struktur verschwindet das Kratzphänomen zwischen der Schmetterlingsplatte und dem Ventilsitz jedoch während des gesamten Öffnungs- und Schließprozesses des Ventils nicht und der Anwendungsbereich ähnelt dem des konzentrischen Schmetterlingsventils, sodass es nicht weit verbreitet ist.

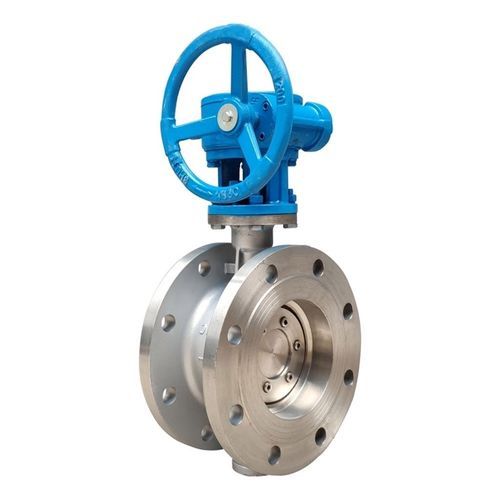

3. Doppelte exzentrische Schmetterlingsventil

Derdoppeltes exzentrisches SchmetterlingsventilDas derzeit am häufigsten verwendete ist auf der Grundlage des einzelnen exzentrischen Schmetterlingsventils weiter verbessert. Sein strukturelles Merkmal ist, dass die Ventilstammachse sowohl von der Mitte der Schmetterlingsplatte als auch von der Mitte des Körpers abweicht. Der doppelte exzentrische Effekt ermöglicht es der Schmetterlingsplatte, sich nach dem Öffnen des Ventils schnell vom Ventilsitz zu lösen, wodurch die unnötige übermäßige Extrusion und das Abkratzen zwischen den Schmetterlingsplatten und dem Ventilsitz erheblich beseitigt wird, den Öffnungswiderstand verringert, den Verschleiß verringert und die Lebensdauer des Ventilsitzes erhöht. Die signifikante Verringerung des Schabts ermöglicht es auch, dass das doppelte exzentrische Schmetterlingsventil Metallventilsitze verwendet, was die Anwendung von Schmetterlingsventilen in Hochtemperaturfeldern verbessert. Da sein Versiegelungsprinzip jedoch zur Positionsdichtungsstruktur gehört, dh die Versiegelungsfläche der Schmetterlingsplatte und der Ventilsitz sind in der Linie in Kontakt, und die durch die Schmetterlingsplatte verursachte elastische Verformung erzeugt eine Versiegelungseffekt. Aus diesem Grund glauben die Menschen traditionell, dass Schmetterlingsventile nicht gegen hohen Druck beständig sind und große Leckagen haben.

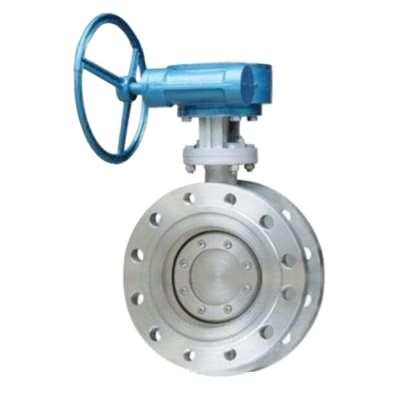

4. Triple Excentric Butterfly Ventil

Um gegen hohe Temperatur beständig zu sein, müssen harte Dichtungen verwendet werden, aber die Leckage ist groß. Um keine Leckage zu haben, müssen Weichdichtungen verwendet werden, aber sie sind nicht gegen hohe Temperaturen widerstandsfähig. Um den Widerspruch des doppelten exzentrischen Schmetterlingsventils zu überwinden, dieSchmetterlingsventilwar zum dritten Mal exzentrisch. Sein strukturelles Merkmal ist, dass die Achseposition des doppelten exzentrischen Ventilstamms exzentrisch ist, die konische Achse der Schmetterlingsplattendichtungsfläche auf die zylindrische Achse des Körpers abgelenkt wird. Das heißt, nach der dritten Exzentrizität ist der Versiegelungsabschnitt der Schmetterlingsplatte kein wahrer Kreis mehr, sondern eine Ellipse, und die Form seiner Dichtfläche ist asymmetrisch, eine Seite neigt zur Mittellinie des Körpers und die andere Seite ist parallel zur Mittellinie des Körpers.

Das größte Merkmal dieser dritten Exzentrizität ist, dass sie die Versiegelungsstruktur grundlegend verändert. Es ist keine Positionsdichtung mehr, sondern eine Torsionsdichtung, dh es stützt sich nicht auf die elastische Verformung des Ventilsitzes, sondern stützt sich vollständig auf den Kontaktoberflächendruck des Ventilsitzes, um den Versiegelungseffekt zu erzielen. Daher wird das Problem der Null -Leckage des Metallventilsitzes in einem Sturz gelöst, und da der Kontaktoberflächendruck proportional zum mittleren Druck ist, wird auch der hohe Druck und der hohe Temperaturwiderstand gelöst.
