Absperrklappe: Das kleine Ventil, das in modernen Flüssigkeitskontrollsystemen eine entscheidende Rolle spielt

In vielen Industriesystemen ist die Steuerung des Flusses von Flüssigkeiten und Gasen für einen sicheren und effizienten Betrieb von entscheidender Bedeutung. Unter den verschiedenen Arten von Industrieventilen sind dieAbsperrklappehat sich aufgrund seiner kompakten Struktur, seines leichten Designs und seiner schnellen Bedienung zu einer der am weitesten verbreiteten Lösungen zur Durchflussregelung entwickelt. Obwohl eine Absperrklappe im Vergleich zu anderen Ventiltypen relativ einfach aussieht, erfordert ihr innerer Aufbau eine präzise Konstruktion. Von Wasseraufbereitungsanlagen und chemischen Verarbeitungsanlagen bis hin zu HVAC-Systemen und der Energieindustrie spielen Absperrklappen eine wichtige Rolle im modernen Flüssigkeitsmanagement.

Warum werden Absperrklappen häufig in industriellen Anwendungen eingesetzt?

Ein Grund dafür, dass Absperrklappen immer beliebter werden, ist ihr ausgewogenes Verhältnis zwischen Leistung und Praktikabilität. Im Vergleich zu vielen herkömmlichen Ventilkonstruktionen bieten Absperrklappen: Kompakte Struktur Geringeres Gewicht Einfache Installation Schnelle Bedienung Geringerer Materialverbrauch Reduzierter Wartungsaufwand Aufgrund dieser Eigenschaften werden sie häufig in Systemen eingesetzt, in denen eine häufige Durchflusskontrolle erforderlich ist. Typische Anwendungen sind: Wasserversorgungssysteme Abwasserbehandlung HVAC-Pipelines Lebensmittel- und Getränkeverarbeitung Chemische Industrie Brandschutzsysteme Marineanwendungen

Ein Branchengeheimnis: Der Ventilteller ist das Herzstück der Leistung von Absperrklappen

Viele Menschen konzentrieren sich auf das äußere Erscheinungsbild eines Ventils, aber Ingenieure wissen, dass das Design der Klappe einen großen Einfluss auf die Leistung hat. Die Scheibe interagiert direkt mit dem fließenden Medium und beeinflusst: Strömungswiderstand Druckverlust Dichtungsleistung Lebensdauer Eine gut konstruierte Scheibe kann Turbulenzen reduzieren und die Betriebseffizienz verbessern. Verschiedene Branchen erfordern möglicherweise unterschiedliche Scheibenmaterialien, wie zum Beispiel: Edelstahl Sphäroguss Aluminiumbronze Sonderlegierungen Die Materialauswahl hängt unter anderem von folgenden Faktoren ab: Flüssigkeitseigenschaften Temperatur Druck Korrosionsanforderungen

Verschiedene Arten von Absperrklappen und ihre Anwendungen

Wafer-Absperrklappe

Die Wafer-Absperrklappe ist so konzipiert, dass sie zwischen zwei Rohrleitungsflanschen passt. Vorteile: Leichte Struktur Platzsparende Installation Kostengünstiges Design Es wird häufig in Wassersystemen, HLK-Anlagen und allgemeinen Industrierohrleitungen eingesetzt.

Lug-Absperrklappe

Eine Absperrklappe mit Laschen verfügt über Gewindeeinsätze rund um den Ventilkörper. Zu den Vorteilen gehören: Einfachere Wartung Geeignet für Systeme, bei denen ein Rohrabschnitt entfernt werden muss Größere Installationsflexibilität

Flansch-Absperrklappe

Flansch-Absperrklappen werden direkt an Rohrleitungsflansche angeschlossen. Sie werden häufig verwendet für: Größere Rohrleitungssysteme Anwendungen mit höherem Druck Industrielle Prozesssysteme

Materialien für Absperrklappen: Warum die Materialauswahl wichtig ist

Unterschiedliche Arbeitsumgebungen erfordern unterschiedliche Materialien. Zu den gängigen Materialkombinationen gehören: Teils gemeinsame Materialien Gehäuse aus Gusseisen, Sphäroguss, Edelstahl, Kohlenstoffstahl Scheibe aus Edelstahl, Sphäroguss, Aluminiumbronze Sitz EPDM, NBR, PTFE, Gummimaterialien Schaft aus Edelstahl Zum Beispiel: EPDM-Sitze werden häufig in Wasseranwendungen verwendet PTFE-Sitze sind für Anforderungen an die chemische Beständigkeit geeignet In korrosiven Umgebungen werden Edelstahlkomponenten bevorzugt

Die verborgene Herausforderung: Die Dichtungstechnologie bestimmt die Ventilzuverlässigkeit

Eine Absperrklappe muss zuverlässig abdichten und gleichzeitig eine reibungslose Drehung ermöglichen. Das Dichtungssystem muss Folgendes ausgleichen: Niedriges Betriebsdrehmoment Enge Absperrleistung Lange Lebensdauer Zu den gängigen Dichtungsdesigns gehören: Federnd dichtende Absperrklappen Hochleistungs-Absperrklappen Dreifach versetzte Absperrklappen Dreifach-Offset-Designs sind besonders wichtig für anspruchsvolle Anwendungen, da die Scheibenbewegung die Reibung zwischen den Dichtflächen verringert und so zur Verbesserung der Haltbarkeit beiträgt.

Automatisierungstrends: Absperrklappen werden immer intelligenter

Herkömmliche Absperrklappen werden manuell betätigt, moderne Industriesysteme verwenden jedoch zunehmend eine automatisierte Steuerung. Zu den gängigen Antriebsoptionen gehören:

Pneumatische Aktuatoren

Wird dort eingesetzt, wo schnelle Bedienung und industrielle Automatisierung erforderlich sind.

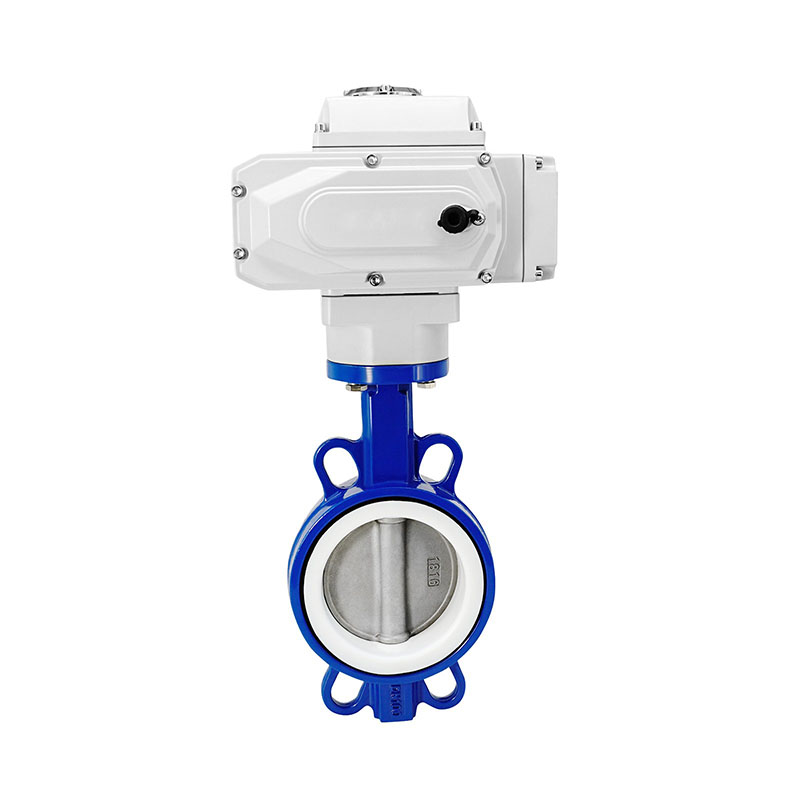

Elektrische Aktuatoren

Geeignet für Anwendungen, die eine präzise Fernbedienung erfordern.

Hydraulische Aktuatoren

Wird in großen Systemen verwendet, die eine hohe Betätigungskraft erfordern. Mit Sensoren und digitalen Steuerungssystemen können Absperrklappen nun Teil intelligenter Rohrleitungsmanagementsysteme werden.

Zukünftige Entwicklungstrends von Absperrklappen

Hochleistungsfähigere Materialien

Neue Materialien und Oberflächenbehandlungen verbessern die Beständigkeit gegen: Korrosion Tragen Extreme Temperaturen

Intelligentes Ventilmanagement

Zukünftige Ventilsysteme werden zunehmend integrieren: Positionsüberwachung Fernbedienung Vorausschauende Wartung Industrielle IoT-Systeme

Energieeffiziente Durchflussregelung

Optimierte Ventilkonstruktionen tragen dazu bei, den Druckverlust zu reduzieren und die Gesamtsystemeffizienz zu verbessern.

Fazit: Absperrklappen bleiben ein wesentlicher Bestandteil der industriellen Durchflussregelung

Obwohl eine Absperrklappe einen relativ einfachen Aufbau hat, ist ihre Rolle in industriellen Systemen alles andere als einfach. Durch kontinuierliche Verbesserungen bei Materialien, Dichtungstechnologie und Automatisierung sind Absperrklappen in vielen Branchen zu zuverlässigen Lösungen für die Steuerung von Flüssigkeiten und Gasen geworden. Von kommunalen Wassersystemen bis hin zu fortschrittlichen Industrieprozessen unterstützt dieses kompakte Ventil weiterhin ein effizientes und sicheres Flüssigkeitsmanagement auf der ganzen Welt.
