Wie funktioniert ein Membranventil in industriellen Flüssigkeitskontrollsystemen?

Artikelzusammenfassung

Membranventilewerden häufig in Branchen eingesetzt, die eine zuverlässige Durchflusskontrolle, Kontaminationsverhinderung und Korrosionsbeständigkeit erfordern. Durch ihre einfache Struktur und den effektiven Dichtungsmechanismus eignen sie sich für Anwendungen mit aggressiven Chemikalien, Schlamm oder hygienischen Prozessen. In diesem Artikel wird erläutert, wie Membranventile funktionieren, welche interne Struktur sie haben, welche Hauptvorteile sie haben und wie Sie das richtige Ventil für bestimmte industrielle Bedingungen auswählen. Außerdem werden praktische Überlegungen hervorgehoben, die Benutzern helfen, häufige Betriebsprobleme zu vermeiden und die Systemzuverlässigkeit zu verbessern.

Inhaltsverzeichnis

• Gliederung
• Was ist ein Membranventil?
• Schlüsselkomponenten eines Membranventils
• Wie funktioniert ein Membranventil?
• Gängige Arten von Membranventilen
• Vorteile der Verwendung von Membranventilen
• So wählen Sie das richtige Membranventil aus
• Typische industrielle Anwendungen
• Wartungstipps für langfristige Zuverlässigkeit
• FAQ
• Kontaktieren Sie uns

Gliederung

• Einführung in die Membranventiltechnik
• Kernkomponenten und Materialien
• Betriebsmechanismus
• Variationen des Ventildesigns
• Vorteile und Leistungsmerkmale
• Anwendungsbranchen
• Überlegungen zur Auswahl
• Wartungsrichtlinien
• Häufig gestellte Fragen

Was ist ein Membranventil?

Ein Membranventil ist eine Art Absperr- und Steuerventil, das eine flexible Membran verwendet, um den Flüssigkeitsfluss zu regulieren. Im Gegensatz zu herkömmlichen Ventilen, die zur Abdichtung auf Metall-zu-Metall-Kontakt angewiesen sind, isoliert ein Membranventil das Arbeitsmedium mithilfe einer Elastomermembran vom Ventilmechanismus. Dieses Design bietet eine hervorragende Dichtleistung und verhindert Verunreinigungen.

Die Membran wird gegen einen Sitz im Ventilgehäuse gedrückt, um den Durchfluss zu stoppen. Wenn der Aktuator die Membran vom Sitz abhebt, kann Flüssigkeit durch das Ventil strömen. Da die inneren Komponenten vom Flüssigkeitsweg getrennt sind, eignen sich Membranventile besonders für korrosive, abrasive oder hygienische Prozesse.

Branchen wie die chemische Verarbeitung, Wasseraufbereitung, pharmazeutische Produktion und Lebensmittelherstellung verlassen sich häufig auf Membranventile zur sicheren und präzisen Durchflussregulierung.

Schlüsselkomponenten eines Membranventils

Das Verständnis der Struktur eines Membranventils hilft Benutzern, dessen Leistung und Zuverlässigkeit besser einzuschätzen. Obwohl die Konstruktionen von Hersteller zu Hersteller leicht variieren, bestehen die meisten Membranventile aus mehreren wesentlichen Komponenten.

Die Membran selbst besteht typischerweise aus Materialien wie EPDM, PTFE oder Gummimischungen. Die Wahl des Membranmaterials hängt von der chemischen Verträglichkeit und den Temperaturanforderungen der Prozessflüssigkeit ab.

Wie funktioniert ein Membranventil?

Das Funktionsprinzip eines Membranventils ist relativ einfach, aber äußerst effektiv. Das Ventil steuert den Flüssigkeitsfluss, indem es eine flexible Membran zum Ventilsitz hin oder von diesem weg bewegt.

Wenn der Antrieb oder das Handrad gedreht wird, bewegt sich der Ventilschaft nach unten. Diese Bewegung drückt den Kompressor, der die Membran fest gegen den Sitz im Ventilgehäuse drückt. Sobald die Membran den Sitz berührt, wird der Strömungsweg vollständig abgedichtet und die Flüssigkeitsbewegung gestoppt.

Zum Öffnen des Ventils hebt der Antrieb den Schaft nach oben. Der Kompressor entlastet die Membran und ermöglicht so, dass sie sich vom Sitz wegbewegt. Die Flüssigkeit kann dann ungehindert durch das Ventilgehäuse strömen.

Da die Membran die mechanischen Teile von der Flüssigkeit isoliert, erfährt das Ventil weniger innere Korrosion und Verschmutzung. Dieser Aufbau reduziert zudem das Leckagerisiko im Vergleich zu herkömmlichen Ventilkonstruktionen.

Gängige Arten von Membranventilen

Es gibt verschiedene Membranventilkonfigurationen, um unterschiedliche Betriebsanforderungen zu erfüllen. Die beiden gebräuchlichsten Bauformen sind Wehrventile und Durchgangsventile.

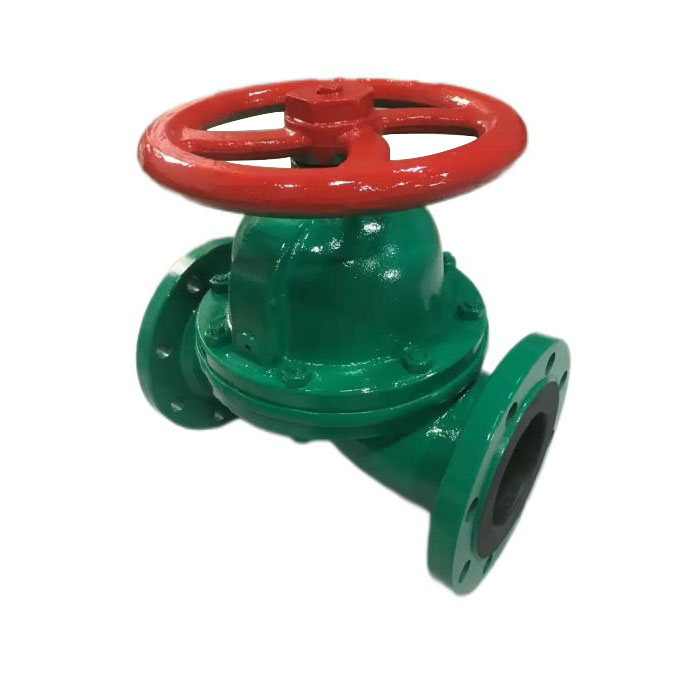

• Membranventil vom Wehrtyp
  Dieses Design zeichnet sich durch einen erhöhten Sitz oder ein Wehr im Inneren des Ventilkörpers aus. Die Membran drückt gegen das Wehr, um das Ventil zu schließen. Es erfordert weniger Membranweg und bietet eine längere Membranlebensdauer.
• Durchgangsmembranventil
  Dieses Design sorgt für einen geraden Strömungsweg mit minimaler Behinderung. Es wird häufig in Anwendungen mit viskosen Flüssigkeiten, Schlämmen oder Feststoffen eingesetzt.

Jeder Typ bietet je nach Flüssigkeitseigenschaften und Systemanforderungen unterschiedliche Vorteile.

Vorteile der Verwendung von Membranventilen

Membranventile bieten mehrere Vorteile, die sie für moderne Industrieprozesse attraktiv machen. Ihre einzigartige Struktur sorgt für Betriebszuverlässigkeit und minimiert gleichzeitig das Kontaminationsrisiko.

• Hervorragende leckagefreie Dichtungsleistung
• Isolierung der Arbeitsmedien von mechanischen Teilen
• Hohe Beständigkeit gegen korrosive Chemikalien
• Geeignet für Schlämme und viskose Flüssigkeiten
• Einfache Wartung und Membranwechsel
• Reduziertes Risiko einer Produktkontamination

Dank dieser Eigenschaften können Membranventile auch in anspruchsvollen Umgebungen zuverlässig funktionieren, in denen herkömmliche Ventiltypen möglicherweise Probleme haben.

So wählen Sie das richtige Membranventil aus

Die Wahl des richtigen Membranventils ist für die Aufrechterhaltung der Systemeffizienz und die Vermeidung von Betriebsproblemen von entscheidender Bedeutung. Während des Auswahlprozesses sollten mehrere technische Faktoren bewertet werden.

Eine sorgfältige Bewertung dieser Faktoren stellt sicher, dass das ausgewählte Ventil während seines gesamten Betriebslebenszyklus effizient arbeitet.

Typische industrielle Anwendungen

Membranventile werden häufig in Branchen eingesetzt, in denen eine zuverlässige Abdichtung und Kontaminationskontrolle erforderlich ist. Aufgrund ihrer Vielseitigkeit eignen sie sich sowohl für industrielle als auch für sanitäre Umgebungen.

• Chemische Verarbeitungsanlagen
• Wasser- und Abwasseraufbereitungsanlagen
• Pharmazeutische Herstellung
• Lebensmittel- und Getränkeproduktion
• Schlammsysteme für den Bergbau
• Biotechnologielabore

Unternehmen wie z.BTianjin Fuyaolai Technology Co., Ltd.stellen Membranventile her, die den strengen Industriestandards entsprechen. Ihre Ventile sind auf Langlebigkeit, Korrosionsbeständigkeit und stabile Durchflusskontrolle für ein breites Anwendungsspektrum ausgelegt.

Wartungstipps für langfristige Zuverlässigkeit

Obwohl Membranventile einen relativ einfachen Aufbau haben, trägt die regelmäßige Wartung dazu bei, die Lebensdauer zu verlängern und eine optimale Leistung aufrechtzuerhalten.

• Überprüfen Sie die Membranen regelmäßig auf Anzeichen von Verschleiß oder Rissen.
• Stellen Sie sicher, dass Schrauben und Befestigungselemente ordnungsgemäß festgezogen sind.
• Prüfen Sie, ob während des Betriebs ungewöhnliche Vibrationen oder Undichtigkeiten auftreten.
• Ersetzen Sie die Membranen gemäß den Empfehlungen des Herstellers.
• Überprüfen Sie, ob der Stellantrieb reibungslos öffnet und schließt.

Regelmäßige Wartung verhindert unerwartete Ausfälle und sorgt für einen stabilen Betrieb kritischer Industrieanlagen.

FAQ

F1: Warum sind Membranventile für korrosive Flüssigkeiten geeignet?

Die Membran isoliert die Prozessflüssigkeit von internen Metallkomponenten. Dies verhindert Korrosion und schützt den Ventilmechanismus vor chemischen Schäden.

F2: Können Membranventile Schlamm oder viskose Flüssigkeiten verarbeiten?

Ja. Durchgangsmembranventile sind besonders effektiv für Schlammanwendungen, da sie einen glatten Strömungsweg bieten, der Verstopfungen reduziert.

F3: Wie oft sollte die Membran ausgetauscht werden?

Die Häufigkeit des Austauschs hängt von den Betriebsbedingungen wie Druck, Temperatur und chemischer Belastung ab. Eine regelmäßige Inspektion hilft festzustellen, wann ein Austausch erforderlich ist.

F4: Sind Membranventile für Hygieneindustrien geeignet?

Ja. Da die Ventilkonstruktion Verunreinigungen verhindert und eine einfache Reinigung ermöglicht, werden Membranventile häufig in der Pharma- und Lebensmittelindustrie eingesetzt.

Kontaktieren Sie uns

Die Auswahl des richtigen Membranventils kann die Sicherheit, Effizienz und Zuverlässigkeit von Flüssigkeitskontrollsystemen erheblich verbessern. Wenn Sie auf der Suche nach hochwertigen industriellen Membranventilen sind,Tianjin Fuyaolai Technology Co., Ltd.bietet zuverlässige Lösungen, die auf ein breites Spektrum industrieller Anwendungen zugeschnitten sind.

Besuchen Sie die Produktseite, um detaillierte Spezifikationen und verfügbare Konfigurationen zu erkunden:
https://www.fuyaolaivalve.com/diaphragm-valve

Unser technisches Team hilft Ihnen gerne bei der Auswahl des für Ihre Projektanforderungen am besten geeigneten Ventils.Kontaktieren Sie unsHeuteum professionelle Beratung, Produktdetails und maßgeschneiderte Lösungen für Ihre Flüssigkeitskontrollsysteme zu erhalten.
