Unterschied zwischen exzentrischen und konzentrischen Absperrklappen

Absperrklappen werden häufig zur Durchflussregelung in Rohrleitungssystemen eingesetzt, wobei exzentrische und konzentrische (oder Mittellinien-)Typen zwei gängige Konstruktionen sind. Der Hauptunterschied liegt in der Position des Schafts relativ zur Bandscheibe.

Bei einer konzentrischen Absperrklappe verläuft der Schaft durch die Mitte der Scheibe, die auch mit der Mittellinie des Rohrs ausgerichtet ist. Dieses einfache Design bietet niedrige Kosten und eine kompakte Größe und eignet sich daher für unkritische Niederdruckanwendungen wie HVAC oder Wasseraufbereitung. Allerdings berührt die Scheibe während des Betriebs ständig den Sitz, was zu Verschleiß führt und den Einsatz bei Hochdruck- oder Hochtemperaturanwendungen einschränkt.

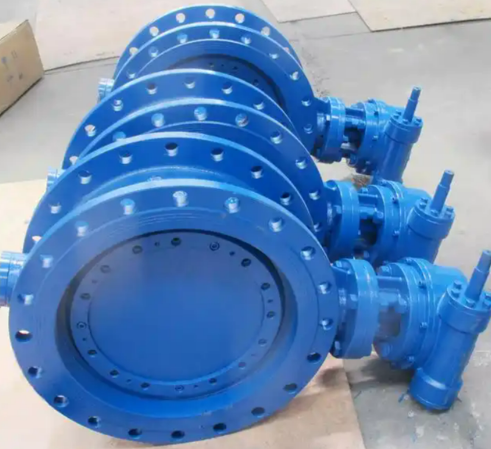

Im Gegensatz dazu ist der Schaft einer exzentrischen Absperrklappe von der Scheibenmitte versetzt – entweder einfach, doppelt oder dreifach versetzt. Dieser Versatz reduziert die Reibung zwischen Scheibe und Sitz beim Öffnen und Schließen, was zu einer längeren Lebensdauer, besserer Abdichtung und Eignung für anspruchsvollere Anwendungen wie Dampf, Öl und Gas führt. Insbesondere dreifach exzentrische Ventile sorgen für einen blasendichten Abschluss und bewältigen hohe Temperaturen und Drücke effektiv.

Zusammenfassend lässt sich sagen, dass konzentrische Ventile wirtschaftlich und einfach sind, aber in ihrer Leistung begrenzt sind, während exzentrische Ventile eine verbesserte Haltbarkeit, Abdichtung und Vielseitigkeit für den industriellen Einsatz bieten.
